由單根金屬線芯(發熱體)、線芯周?chē)o密環繞著的礦物質氧化鎂( 絕緣層)及連續、無縫的金屬護套(通常是不銹鋼、825合金等)構成。必要時可在金屬護套外擠塑一層防腐聚全氟乙丙烯（FEP) 外護套。

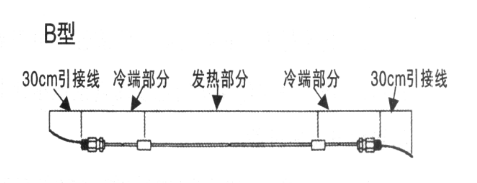

礦物絕緣加熱元件由中間段的加熱電纜、兩端冷端電纜、連接器及終端組成（如下圖），可方便地接入電源。此外根據使用需要可將加熱元件制成各種形狀。加熱電纜冷端通過連接器焊接而成。

A、接線方式：

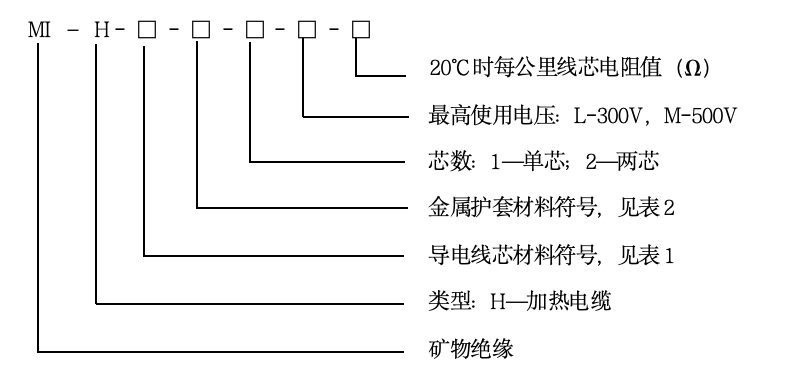

B、型號說明

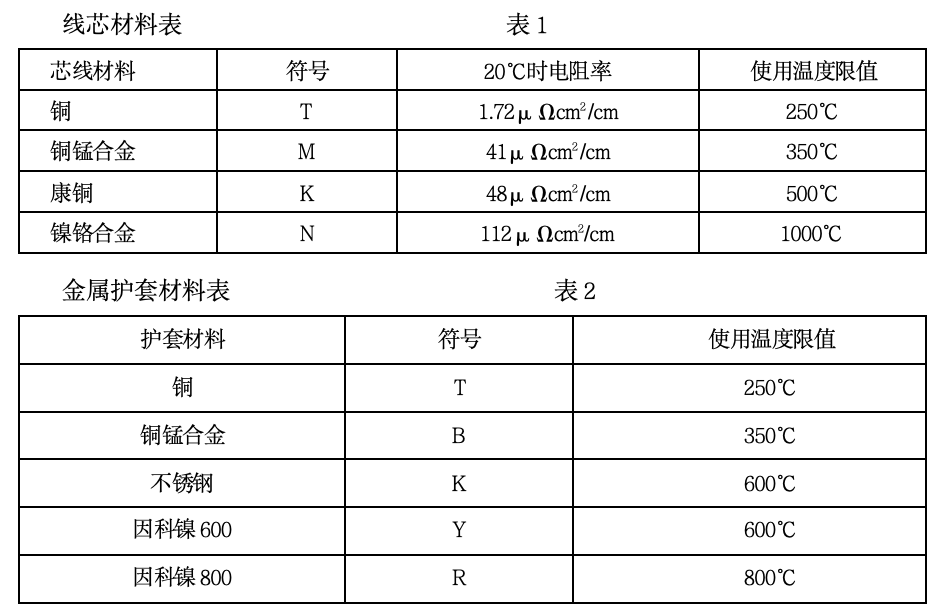

C、線芯和護套材料

  根據不同的加熱對象及溫度要求，可根據表1和表2選用不同線芯和護套材料。

D、主要特性

       （1）載流量大：具有良好的經濟性。由于氧化鎂絕緣材料的導熱系數遠大于塑料絕緣材料，對于相同截面積的電纜而言該電纜比其他電纜能傳送較高的電流，而且電纜還可耐受相當大的過載。

       （2）耐高溫：該電纜可在250℃-500℃高溫下連續正常操作，在緊迫情況下，可在接近銅的熔點1083℃下熔融，而氧化鎂絕緣材料的熔點為2800℃，在此溫度下電纜不會發生任何變化。這一特性在冶金及其它高溫環境中使用會有獨特的效果。

       （3）防爆：電纜由無縫銅護套、緊密壓實的氧化鎂絕緣材料和銅線芯組成，可經受巨大外界沖擊力，并可阻止蒸汽、氣體和火焰進入電纜連接的電氣設備。在化工和易燃易爆環境中可杜絕由電纜引起的連鎖性爆炸。

       （4）耐腐蝕性能高：電纜的銅護套本身具有較高的耐腐蝕性。對于多數情況下，它不需要采取任何附加的保護措施。特別適合化學腐蝕環境地埋敷設的需要。在某些對銅護套有腐蝕作用的特殊場合（如有氨的環境）下敷設時，應使用外PVC護套。

       （5）使用壽命長：由于構成該電纜的各種材料所固有的特性，可保證該電纜具有穩定性，長壽命。在正常情況下，可使用數百年，可作為“永久性”敷設。

       （6）機械強度高：該電纜堅固耐用，可經受劇烈的機械破壞，而不會損害其導電性能，在電纜外徑變形到三分之二的情況下仍可正常工作。

       （7）接地可靠：對于該電纜來說，一般不需要獨立的接地導線，因?yàn)殡娎|的銅護套已起了接地導線的作用，可提供極好的低接地電阻，可比其它電纜節約一根接地導線。
